    rj45线序及接口详解,RJ45网线的连接方法


    关键词:rj45

    问题:rj45线序及接口详解,RJ45网线的连接方法
    回答:

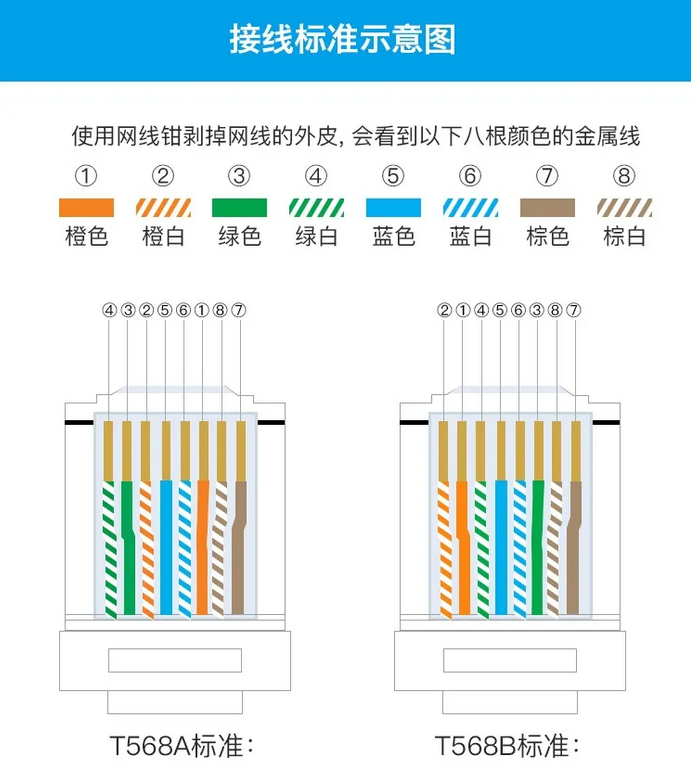

    线序标准

    网线水晶头有两种国际标准接法,分别是568A和568B标准,两个标准有着不同颜色的线序,在连接时,水晶头的铜片向上,从左到右接入。

    线序颜色

    引脚/颜色

    1

    2

    3

    4

    5

    6

    7

    8

    568A标准

    绿白

    绿

    橙白

    蓝白

    棕白

    568B标准

    橙白

    绿白

    蓝白

    绿

    棕白

    引脚功能

    TX+

    TX-

    RX+

    N/A

    N/A

    RX-

    N/A

    N/A

    注:TX表示传输,RX表示接收,+/-表示正负极。pin4、5、7、8为N/A表示未使用,在电话中作为电源用。

    网线的连接方法

    网线的连接也有两种方法,直通(平行)线和交叉线。

    直通线:网线两端使用同一种标准,同为568A或568B标准,一般用到的是568B标准。常用于电脑与路由器(ROUTER)、交换机(SWITCH)、集线器(HUB)等连接。

    交叉线:网线两端使用不同标准接法,一端使用568A,另一端使用568B,用于电脑与电脑、交换机与交换机、集线器与集线器的直接连接。
